色差儀作為顏色檢測的專用工具，針對不同大小的樣品，會配置不同的測量口徑，例如三恩時PS2080分光色差儀就有Φ8mm、Φ4mm和Φ1X3mm三個測量口徑。針對不同的樣品，就需要更換不同測測量口徑。本文對色差儀測量口徑更換方法及校正方法做了介紹。
色差儀測量口徑更換方法：
PS2080分光色差儀配備有Φ8mm測量口徑、Φ4mm測量口徑，Φ1X3測量口徑型號不同配置測量口徑不同，當被測樣品被測面比較大，并且均勻的時候，建議用Φ8mm測量口徑，當樣品被測面比較小的時候，建議用Φ4mm或Φ1X3測量口徑。
測量口徑（Φ8mm/Φ4mm/Φ1X3）切換需要完成以下兩步：
第一步：口徑安裝，逆時針旋轉測量口徑，取掉原口徑；將待裝測量口徑對準積分球安裝孔，順時針轉動，當有“噠”一聲，表示測量口徑和積分球扣位配合好，即安裝好待裝測量口徑。
第二步：光學透鏡位置切換，如果已經裝配好的口徑Φ8mm測量口徑，需要將口徑切換開關撥到MAV的位置上；如果是Φ4mm測量口徑，需要將口徑切換開關撥到到SAV的位置上；如果已經裝配好的口徑Φ1X3測量口徑，需要將口徑切換開關撥到SAV的位置上。
第三步：儀器軟件中口徑設置切換，手動設置對應的Φ8mm/4mm/Φ1X3口徑。
注意：測量口徑大小、光學透鏡位置、軟件口徑設置務必要保證匹配才能保證測試結果準確。Φ1X3口徑，對應光學透鏡位置是SAV，軟件顯示為1X3；4mm口徑，對應光學透鏡位置是SAV，軟件顯示為Φ4；Φ8mm口徑，對應光學透鏡位置是MAV，軟件顯示為Φ8；在測試界面狀態欄有對應的顯示。
注意：測量口徑切換后，要重新進行黑白校正，才可以進行新的數據測試。
色差儀口徑更換后怎么校正？

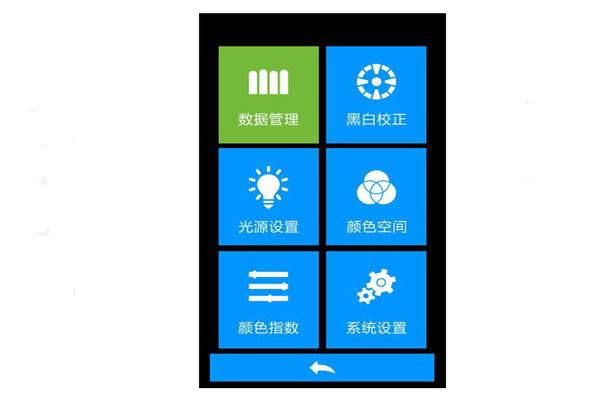

在測量界面或其他界面點擊主菜單鍵進入主菜單界面，如下圖所示。

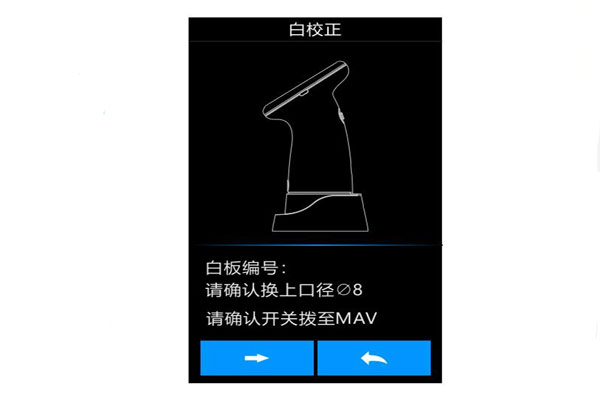

在主菜單中點擊“黑白校正”，進入“黑白校正”界面，如下圖所示。在界面中會顯示白板編號及使用的口徑。
點擊返回鍵，返回主菜單界面。
白校界面，根據提示要求進行白校正，請將測量口徑對準白板貼緊，并確保白板編號和測量口徑設置正確后，按“→”鍵或按“測量”鍵開始進行白校，界面出現“正在校正，請等待...”字樣，并伴隨指示燈變成黃燈，正確白校完成會自動跳轉到下圖黑校正界面；若白校有誤會彈出相應的提醒框。

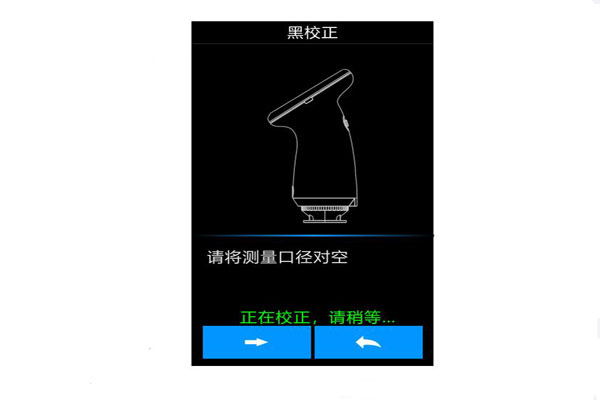

黑校正界面中將儀器對空點擊“→”鍵或按“測量”鍵進行黑校正，界面出現“正在校正，請等待...”字樣，并伴隨指示燈變成黃燈。正確黑校完成會自動跳轉到主菜單界面；若黑校有誤會彈出相應的提醒框。
色差儀SAV和MAV是什么意思？
這里色差儀中的SAV/MAV/LAV指就是不同的測量口徑。其中SAV則為小口徑測量、MAV為中口徑測量、LAV為大口徑測量。以YS3060光柵分光測色儀為例，配備了兩種測量口徑，其中MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm。
如何選擇測量口徑，需要根據產品的實際情況，來具體分析，如果用戶的產品是弧面或者尺寸較小的樣品，就需要考慮測試孔徑的問題。針對不同用戶的需求，我們3nh色差儀也可以特定如：
大孔徑(LAV)：2.54厘米（1英寸）
中孔徑(MAV)：1.5厘米（0.6英寸）
小孔徑(SAV)：0.75厘米x1.0厘米（0.3英寸x0.4英寸）
超小孔徑(VSAV)：0.3厘米x0.8厘米（0.12英寸x0.31英寸）
等不同尺寸的測量口徑，若您有需要可以直接聯系我們的在線客服人員。
